Introduction

A morse code keyer using an attiny3224.

Idee

Die Idee ist es mit einen kleinen attiny3224 Signale von einen Morse code Paddel zu empfangen mittels eines TRS Audio Kabels. Mit einen Potentiometer wird die Morse Geschwindigkeit von 4WPM bis 40WPM eingestellt. Auf einen 0.96 Inch OLED wird die aktuell eingestellte Geschwindigkeit eingestellt. Ausgegeben wird dann ein generiertes Morse CodeSignal als Auditive Ausgabe mittels eines Buzzers und als Keyer Ausgangs mit einen Transistor. Mit einen kleinen 3D gedruckten werden alle Komponenten zusammen gehalten und dadurch kann man es dann einfach mitnehmen.

Uploading

Mit pymcuprog wird der code hochgeladen. Dafür muss pymcuprog installiert und:

upload_flags =
    --tool
    uart
    --device
    ATtiny3224
    --uart
    $UPLOAD_PORT
    --clk
    $UPLOAD_SPEED
upload_command = pymcuprog write --erase $UPLOAD_FLAGS --filename $SOURCE

in der Platformio.ini Datei stehen.

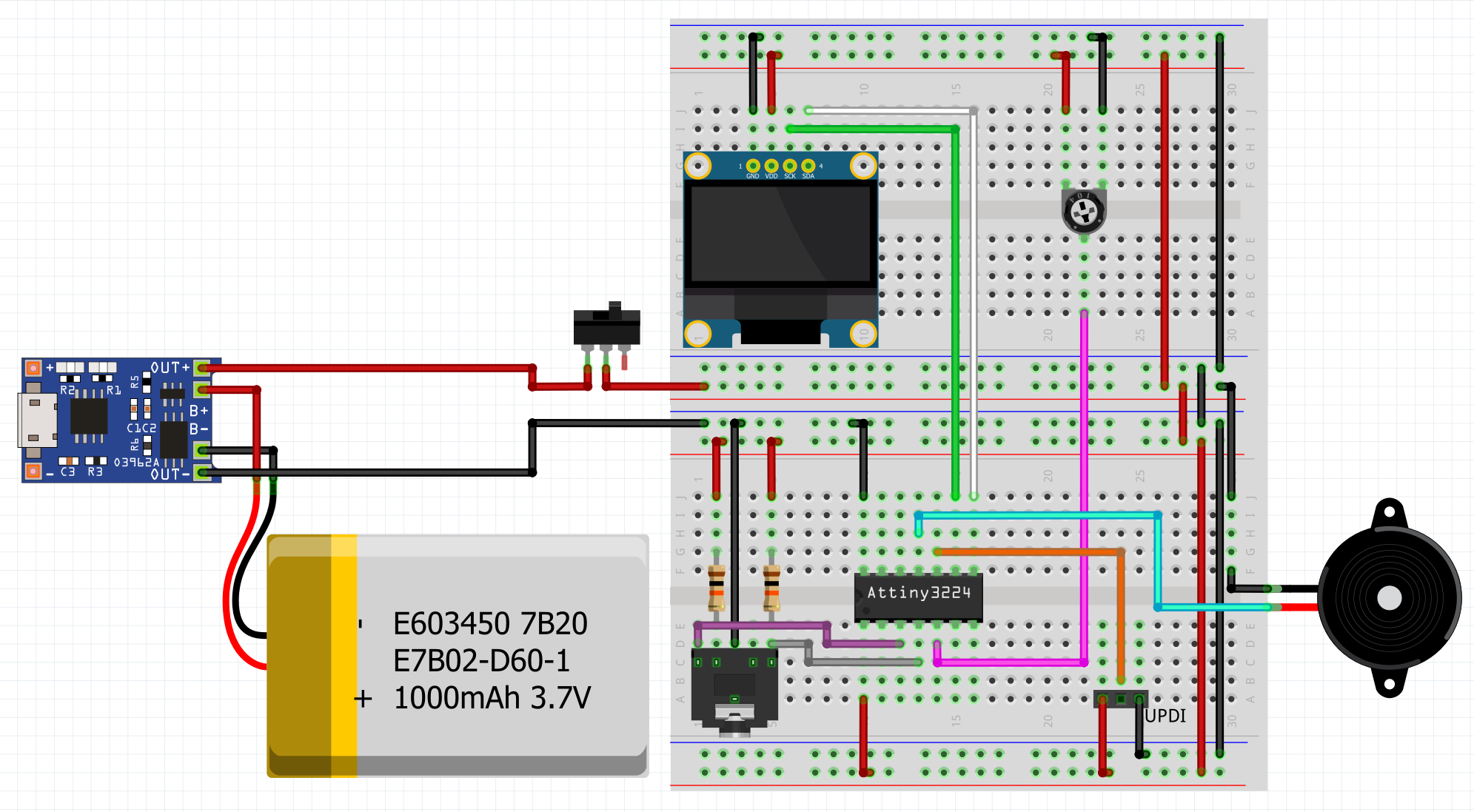

Fritzing Diagramm

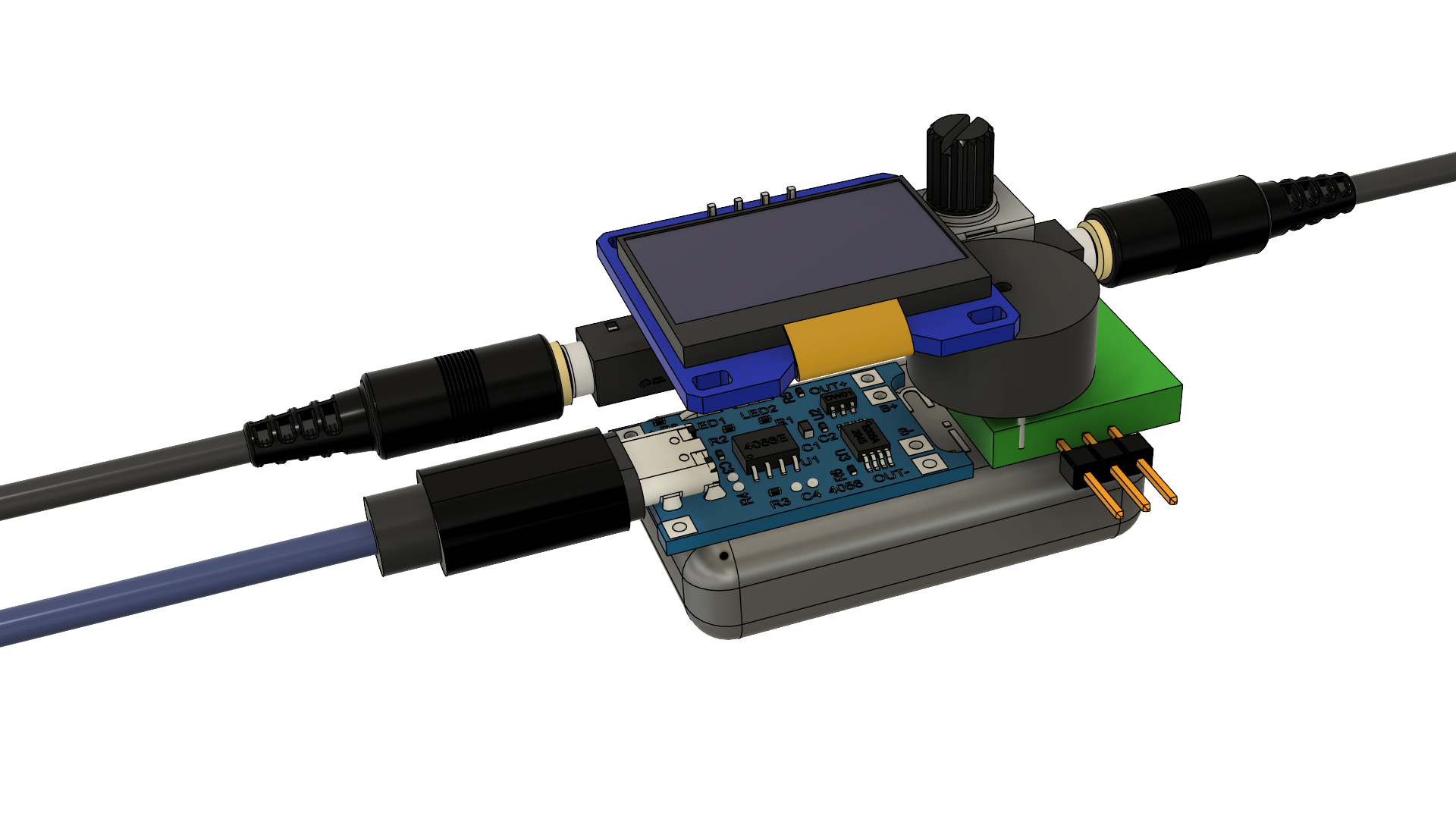

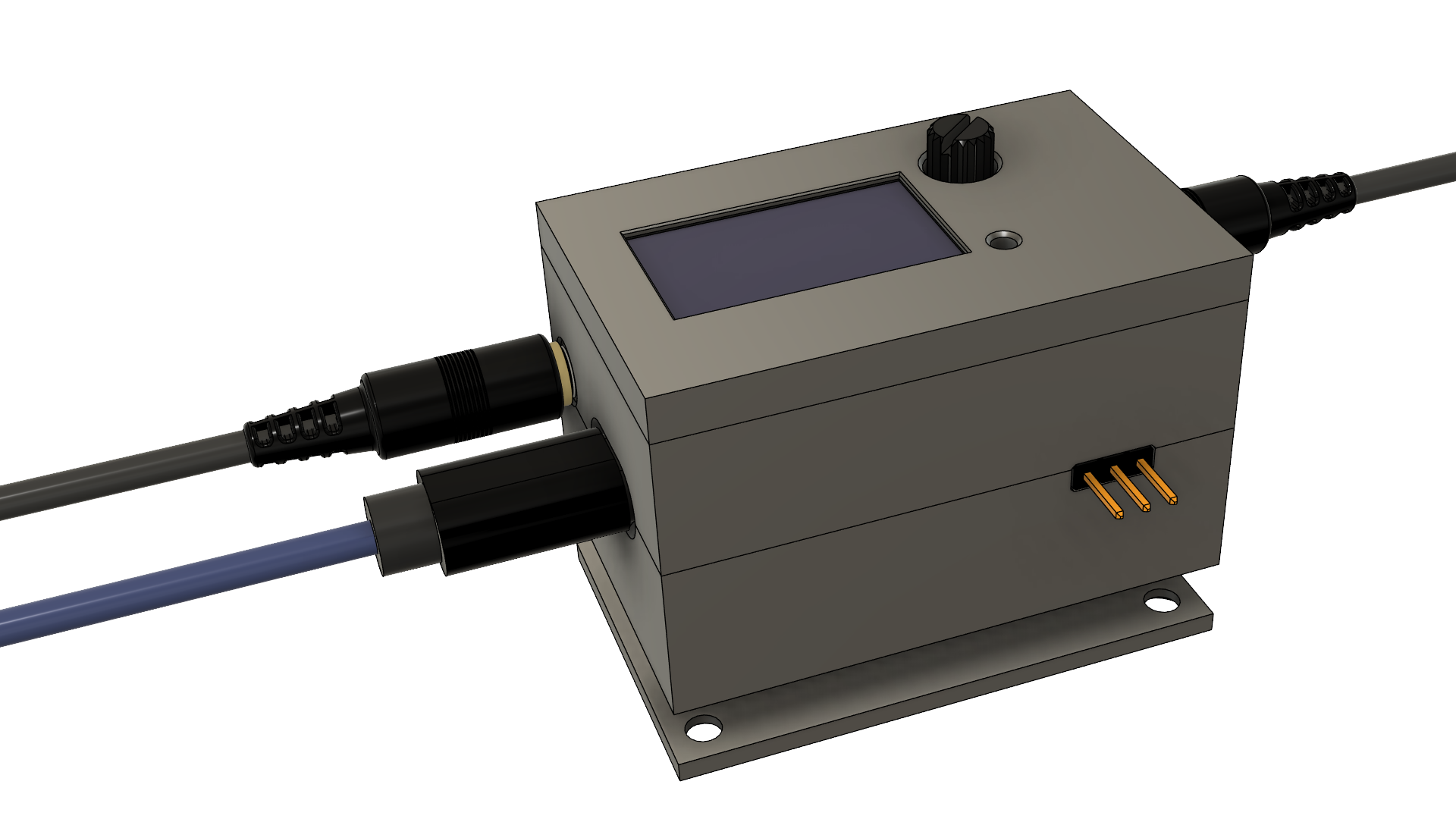

3D Files

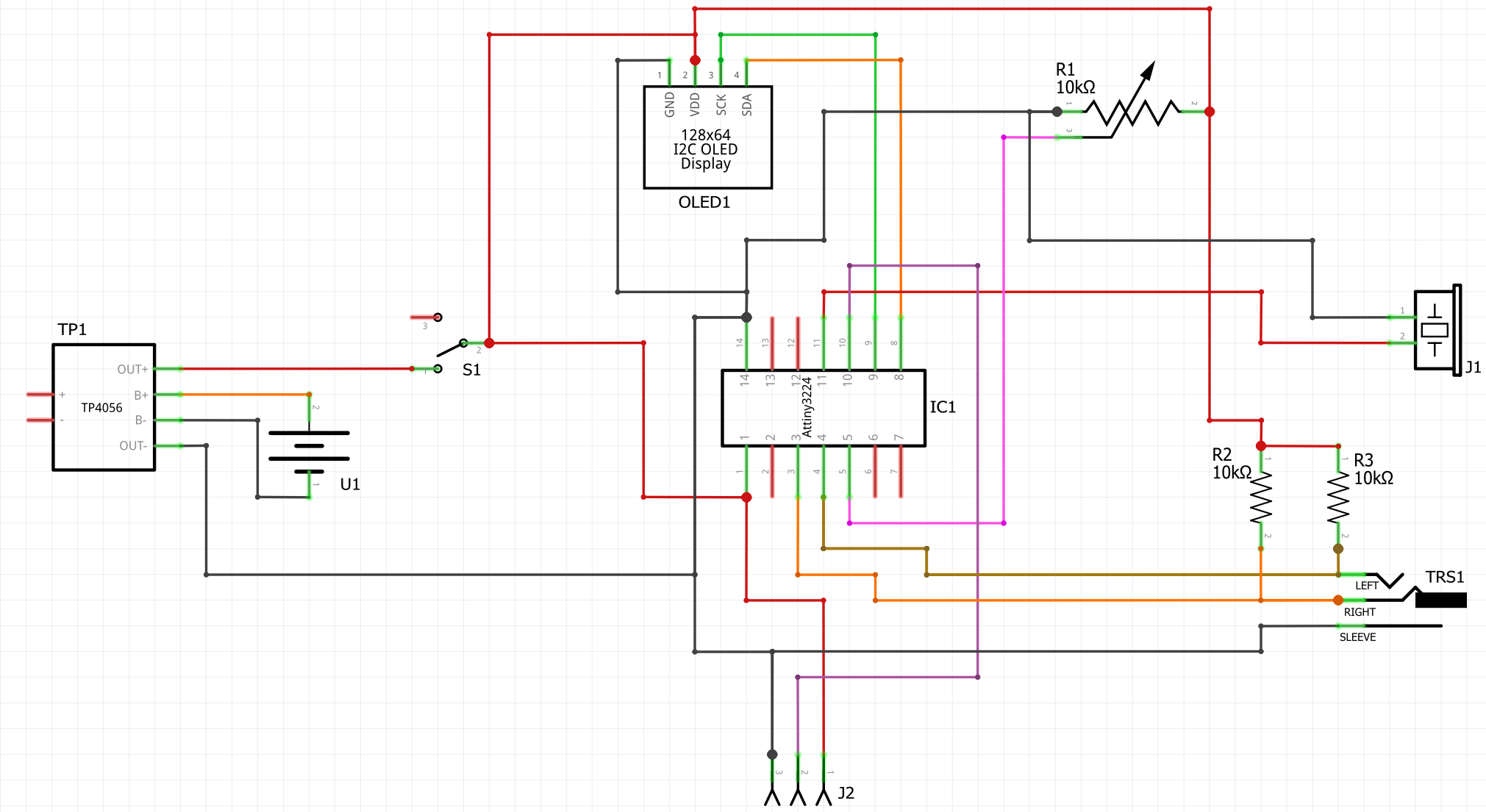

Schematics

Image Files

Datasheets

Attiny3224

GitHub
